Divide and conquer
En dag, när min modelljärnväg är klar, kommer den att sträcka sig längs de fyra väggarna i ett rum som är tre gånger tre meter. En annan dag, när jag ska flytta från huset och vill ta med mig anläggningen, hur ska jag då få ut den genom dörren som bara är 70 cm bred?
Svar: jag delar upp modelljärnvägen i sektioner som går att ta isär. Dessa sektioner är inte större än att var och en av dem kan passera genom dörröppningen. På så vis bemästrar jag problemet.
Sektionerna är dessutom byggda så att de kan fällas upp enligt Per-Åke Janssons design. Det underlättar kabeldragning och montage av växelmotorer och dekodrar eftersom jag slipper krypa på knä under anläggningen för att komma åt undersidan.
Till skillnad från Per-Åke valde jag dock att bygga ramverket i trä istället för metall. Min verktygspark är avsedd för träarbeten i första hand, och dessutom har jag lättare att få tag i trävirke än i metallmateriel.
Till sektionernas ramar valde jag plywood-reglar. Min tanke är att dessa löper mindre risk att slå sig och bli skeva än vanliga reglar. Måtten är 2440x96x24 mm och jag klöv dem på längden för att få delar till en undre samt en övre, uppfällbar ram. Jag var noga med att märka de olika delarna så att jag skulle kunna para ihop dem.

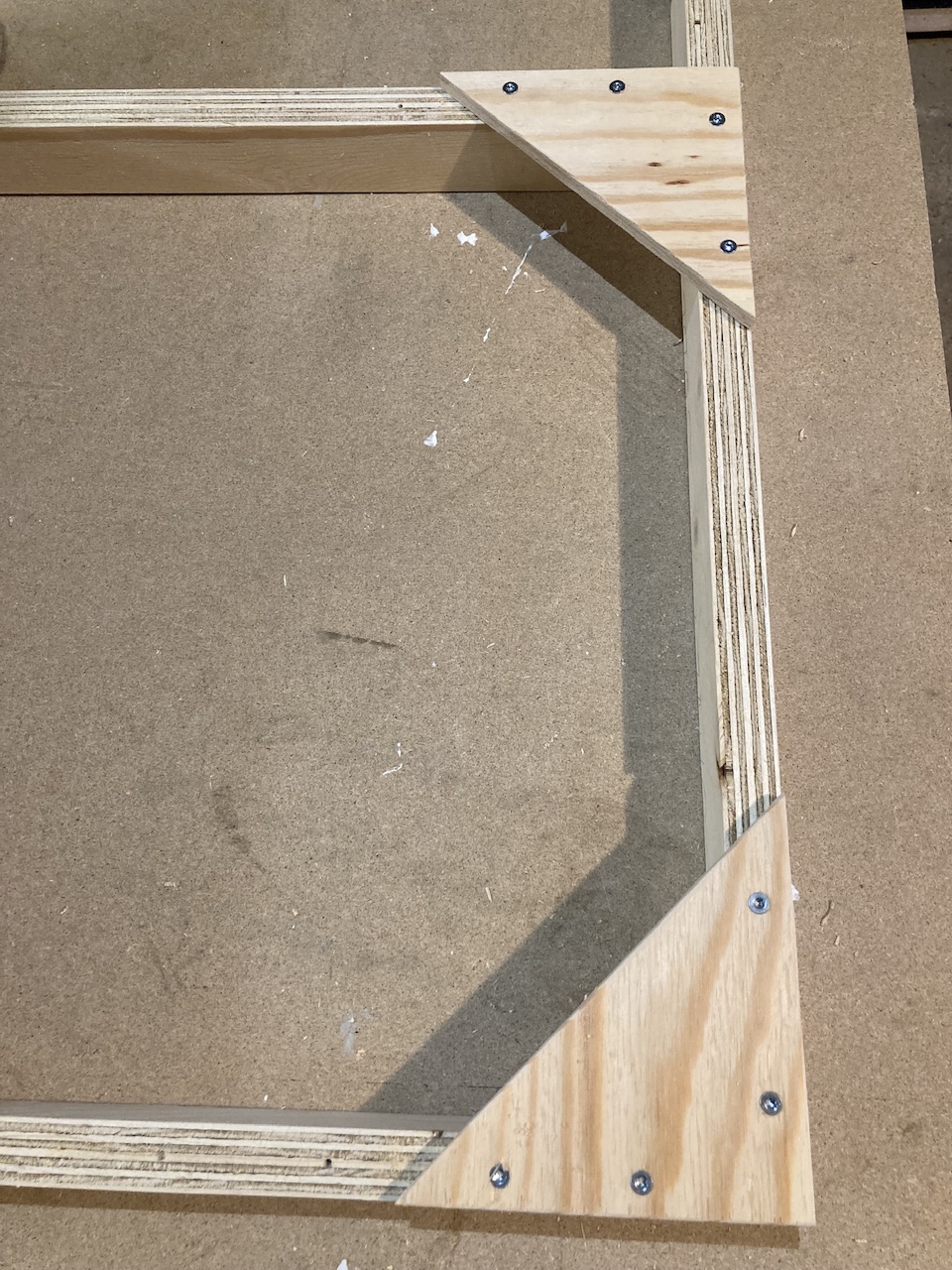

Hörntvingar är bra att ha för att åstadkomma vinkelräta hörn, Jag förborrade och skruvade ihop. Borde nog ha limmat istället. Risken är stor att plywood spricker när man skruva in i ändträet, men det gick bra, som tur var! Dessutom förstärkte jag hörnen med små bitar av plywood.
Sedan monterade jag gångjärn i bakkant så att den övre ramen kan fällas upp, samt excenterhakar på insidan för att låsa fast ramarna i varandra i nedfällt läge.
Därefter skruvade jag fast en 10 mm plywoodskiva på hela den övre ramen. Först sågade jag till plywoodskivan några millimeter större än ramen, för att sedan jämna till kanterna med fräsen; viktigt att det blir släta kanter så att sektionerna kan ligga an mot varandra utan glapp. På undersidan monterade jag ett par tvärgående reglar i vilka jag fäste justerbara "fötter". En gasfjäder av den typ som används i bakluckan på en bil håller den övre delen på plats i uppfällt läge. Här förstärkte jag infästningen med metallbeslag för gasfjädern är ganska kraftfull och bulten börjar annars "tugga" sig in i träet.
Och nedan ses två sektioner i färdigt skick och på plats. Undersidan bekvämt åtkomlig när det är dags att dra kablar och montera elektronik:
