Lärdomar från "down under"

28/03/2024

Att rita en spårplan är svårt nog, men frågan är om inte kabeldragningen på undersidan är ännu knepigare.

Min oro var att jag skulle montera typ hälften av kretskorten, kopplingsplintarna och kablarna bara för att upptäcka att merparten sitter i vägen för de resterande komponenterna - också måste jag börja om från början.

Lyckligtvis kunde jag undvika det.

Spårplanen hade jag ritat i AnyRail:

Jag kopierade all denna räls, spegelvände den ("flip" i AnyRail) och vred den 180 grader. På så vis fick jag en bild av hur bangården ser ut underifrån:

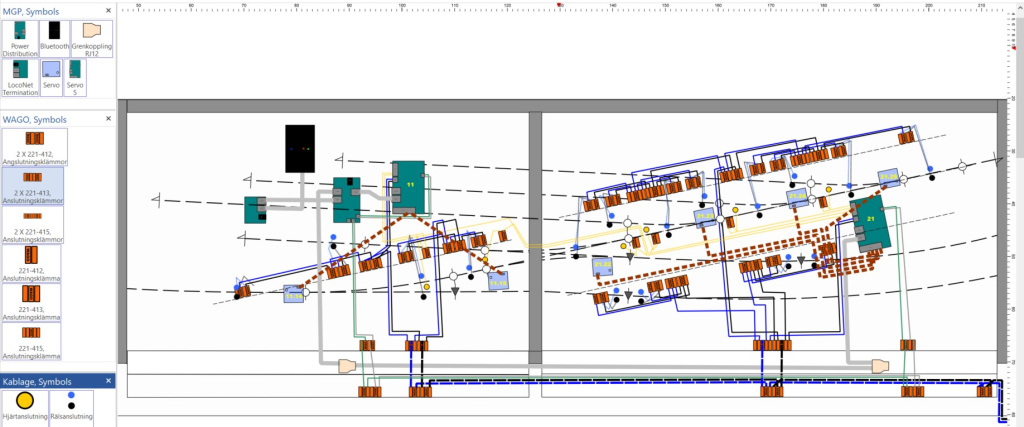

Sen kunde jag rita in kretskort, plintar och kablar och se till att de inte hamnade i vägen för varandra, att kabeldragningen blev prydlig samt att jag lämnade plats för framtida behov, tex kabeldragning för belysning i byggnader m.m.

Och så här blev kabeldragningen. Den är ännu inte helt klar och en del kablar hänger lite provisoriskt (ursäkta bildkvalitén; reglarna ser knöliga ut men det är bara jag som är ostadig på handen när jag tar panoramabilder):

Lärdomar:

  • Uppfällbara sektioner underlättar jobbet på undersidan.
  • En bild av spårplanen sedd från undersidan förenklar planeringen avsevärt
  • AnyRail är väl inte det bästa ritverktyget för sådana här ändamål. Tex "fäster" inte kablarna i komponenterna så flyttar man ett kretskort på ritningen måste alla anslutna kablar också flyttas en och en...
  • Jag ritade inte en komplett ritning innan jag började montera. Bara såpass mycket att jag övertygat mig om att layouten skulle fungera. Men sen insåg jag värdet av en dokumentation så nu uppdaterar jag ritningen allteftersom arbetet fortskrider, även om jag skulle kunna montera på fri hand nu när jag har hittat min stil, så att säga.
  • En tång för modularkontakter är bra att ha, och RJ12-kontakter kan man köpa extemt billigt hos MGP -  1kr styck! Då kan man tillverka egna LocoNet-kablar av rätt längd. Den platta, styva LocoNet-kabeln är annars omöjlig att få någon fason på.
  • Wagos kopplingsklämmor är oerhört behändiga att använda som kopplings- och  spridningsplintar
  • Skruvöglor är praktiska för att hålla kablar och kopplingstrådar på plats, se första bilden ovan i detta inlägg. Finns flera storlekar hos Slöjddetaljer.
